Escaleras en Revit Architecture 2009

Más de una vez me han hecho la pregunta ¿Cómo se generar una escalera de tres tramos, la cual gire sobre si misma? ¿Y si es en forma circular?

Bueno acá describo las dos respuestas a estas preguntas.

Nota: Las siguientes escaleras se desarrollaran sin la colocación de barandas, dado que en determinados casos es necesario generar barandas por tramo.

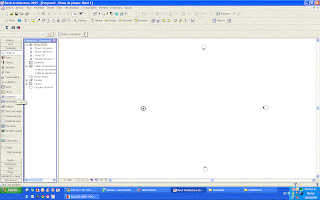

Ir a la barra de diseño modelado, seleccionar la función escalera.।

Ir a tipo de barandilla     y seleccionar ninguno

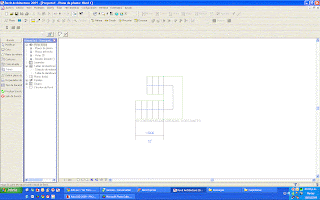

Luego seleccionar la opción Tramo   y dibujar los primeros dos tramos de la forma normal.

Nota: una vez que sea dibujado los tramos de la escalera, el contorno de la misma puede ser editado, para generar por ejemplo un descanso con forma semicircular.

Luego de dibujar los dos primeros tramos pasamos a dibujar el tercero, para ello lo vamos a dibujar sobre el primer tramo, de forma tal que la escalera gire sobre si misma.

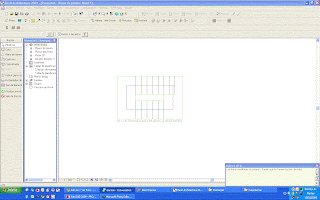

Una vez hecho esto Revit nos da un mensaje de que hay líneas solapadas, lo ignoramos y colocamos finalizar boceto.

El resultado obtenido debe ser el siguiente.

Escalera de tres tramos en forma circular.

Ir a tipo de barandilla    y seleccionar ninguno

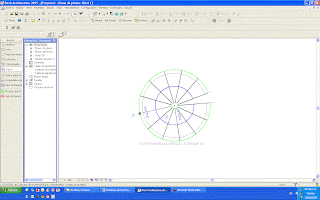

Luego seleccionar la opción Tramo , seleccionar la opción de arco  y dibujar el primer sector de la escalera con la siguiente forma

Luego repetir el  mismo procedimiento, de forma tal que los tramos se superpongan.Finalizar boceto, y lo que obtenemos es lo siguiente.
